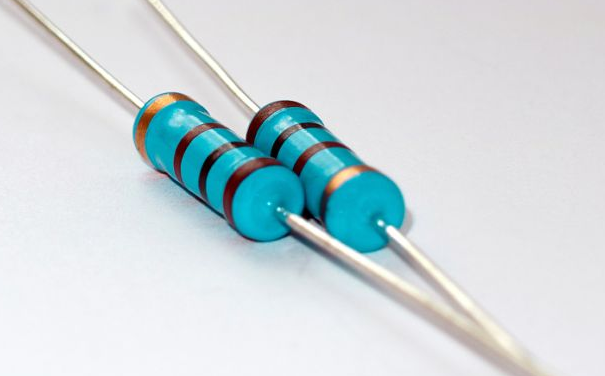

Direnç Değiştirme Becerileri ve İlgili Önlemler

Sıradan dirençleri değiştirirken aynı türden dirençler kullanmayı deneyin.Aynı türde bir direnç bulamazsanız, direncin nominal değeri ile gerekli direncin direnç değeri arasındaki farka dikkat etmelisiniz. • Daha küçük daha iyidir ve sıradan dirençlerin güç değeri, sabit dirençlerin gereksinimlerini karşılamalıdır. Genel olarak, seçilen direncin nominal gücü, gerçek dayanma gücünün iki katından fazla olmalıdır.

Genel devrelerde direnç seçiminde izin verilen hata artı veya eksi %5 ila artı veya eksi %10'dur; seçilen direncin anma gücü, uygulama devresindeki direncin güç kapasitesi gereksinimlerini karşılamalıdır.

Dikkat edilmesi gereken üç parametre daha vardır:

1. Nominal güç

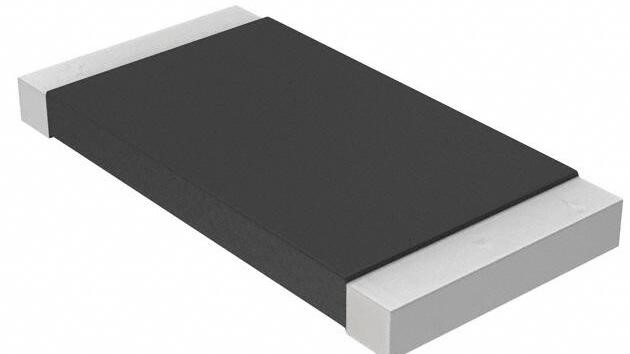

İster chip rezistör, ister plug-in rezistör, bir anma gücü vardır.Çip söz konusu olduğunda, direnç paketinin boyutu ile güç arasındaki ilişki genel olarak şöyledir: 0201 paket anma gücü 1/ 20W, 0402 paket anma gücü 1/20W 16W, 0603 paket anma gücü 1/10W, 0805 paket anma gücü 1/8W, 1206 paket anma gücü 1/4W, bu şeyler nispeten yaygındır, bu nedenle direnci değiştirirseniz, gerçek devreye göre uygun direnci seçin, bu devrede direnç tarafından ne kadar güç kullanıldığını ve ne kadar marj kaldığını bilmelisiniz.

2. Direnç doğruluğu

Her şeyden önce, bu direncin devrenizde nasıl bir rol oynadığını anlamalısınız.Bu sadece bir boş yük veya akım sınırlayıcı bir dirençse, direncin doğruluğu için gereksinimler çok yüksek değildir ve sadece direnç değeri yaklaşıktır. aynı.Fakat örneğin, örnekleme direnci, Bu tür bir direncin genellikle hassas bir direnç olması gerekir, çünkü direnç geri besleme voltajını yansıtır. Sadece direnç değeri daha doğru olduğunda, devrenin çıkış voltajı performansı olacaktır. Çip direncinin kesinliği B (±%0,1), D (±%0,5), F (±1%), G (±2%), J (±5%)'dir.

3. Direnç tipi

Devrelerdeki dirençlerin birçok kullanımı vardır.

①Direnç bir yük olarak kullanılıyorsa, genellikle bir çimento direncidir ve gücü 2W, 3W, 5W, 7W, 10W, 15W, 20W, 30W, 40W, vb.;

②Dirençler esas olarak düşük frekanslarda dirençli özellikler sergiler, ancak yüksek frekanslarda reaktif özelliklerin yanı sıra dirençli özellikler de sergiler. Bu nedenle, yüksek frekanslı devreler için, nispeten küçük dağıtılmış endüktans ve dağıtılmış kapasitansa sahip telsiz sargılı dirençler, örneğin karbon film dirençleri, ince film dirençleri, vb.

③Çekme dirençleri, aşağı çekme dirençleri, öngerilim dirençleri vb. için bu dirençler sıradan dirençlerle değiştirilebilir.

Direnç değiştirme deneyimi

1. Sabit dirençlerin değiştirilmesi Sıradan sabit dirençler hasar gördükten sonra, aynı anma gücü ve anma direncine sahip karbon film dirençler veya metal film dirençlerle değiştirilebilirler.

Karbon film direnci hasar gördükten sonra, aynı anma gücü ve anma direncine sahip bir metal film direnci ile değiştirilebilir. Değiştirilecek aynı özellikte bir direnciniz yoksa, acil durum tedavisi için dirençleri seri veya paralel bağlama yöntemini de kullanabilirsiniz. Düşük dirençli direnci gerekli yüksek dirençli dirence değiştirmek için direnç serisi formülünü (RΣ=R1+R2+R3+...Rn) kullanın ve direnç paralel formülünü (1/RΣ=1/R1+1/R2+) kullanın 1 /R3+…1/Rn) yüksek değerli dirençleri istenen düşük değerli dirençlere dönüştürmek için.

2. Termistörün değiştirilmesi Termistör hasar gördükten sonra, değiştirilecek aynı model ürün kalmamışsa, aynı veya benzer tip ve performans parametrelerine sahip başka bir termistör türü ile değiştirilebilir.

Manyetikliği giderme için PTC termistörü, aynı anma gerilimi ve benzer dirence sahip aynı tür termistörle değiştirilebilir. Örneğin manyetikliği giderme için 20Ω'luk bir PTC termistörü hasar görmüşse manyetikliği giderme için doğrudan 18Ω veya 27Ω'luk bir PTC termistörü ile değiştirilebilir.

Kompresörü çalıştırmak için kullanılan PTC termistörü hasar görmüşse, aynı tip termistörle veya aynı anma direnci, anma gücü, başlatma akımı, çalışma süresi ve dayanma gerilimi değerine sahip başka bir termistör türüyle değiştirin. kompresöre.

Sıcaklık algılama ve sıcaklık kontrolü için NTC termistörü ve aşırı akım koruması için PTC termistörü hasar gördükten sonra, bunlar ancak aynı performans parametrelerine sahip benzer termistörlerle değiştirilebilir, aksi takdirde uygulama devresi çalışmaz veya zarar görmez.

3. Varistörlerin değiştirilmesi Bir varistör hasar gördüğünde, aynı tip bir varistör ile veya aynı parametrelere sahip başka bir varistör tipi ile değiştirilmelidir. Değiştirirken, varistörün nominal gerilimi ve akım kapasitesi keyfi olarak değiştirilemez, aksi takdirde koruma işlevi kaybolur ve hatta yanar.

4. Fotorezistörün değiştirilmesi Fotodirenç hasar gördükten sonra, değiştirilecek aynı tipte fotodirenç yoksa, değiştirmek için aynı tipte başka fotodirenç türleri ve benzer ana parametreler kullanabilirsiniz.

Farklı spektral özelliklere sahip fotodirençler (görünür ışık fotodirençleri, kızılötesi ışık fotodirençleri ve ultraviyole ışık fotodirençleri gibi), direnç aralığı aynı olsa bile birbirinin yerine geçemez.

5. Sigorta direncinin değiştirilmesi Sigorta direnci hasar gördükten sonra, değiştirilecek aynı tip sigorta direnci yoksa, aynı ana parametrelere sahip başka bir sigorta direnci türü veya seri bağlı bir direnç ile değiştirilebilir. sigorta ile.

Sigorta direncini sigortaya seri bağlı bir dirençle değiştirirken, direncin direnç değeri, hasarlı sigorta direncinin direnci ve gücü ile aynı olmalıdır ve sigortanın anma akımı I aşağıdakine göre hesaplanabilir formül: I=√0.6P/R Formülde, P-orijinal sigorta direncinin anma gücü, R-orijinal sigorta direncinin direnç değeri.

Küçük direnç değerlerine sahip sigortalı dirençler için sigortalar doğrudan ikame olarak da kullanılabilir. Sigortanın anma akım değeri de yukarıdaki formüle göre hesaplanabilir.

Yukarıdakiler, direnç değiştirme becerileri ve ilgili önlemlerin tanıtımıdır. Dirençleri değiştirirken bu üç hususa ek olarak, direnç seçimi anma gerilimi, paket tipi, fiyat seviyesi, sertifika sistemi vb. gibi duruma göre yapılmalıdır.
